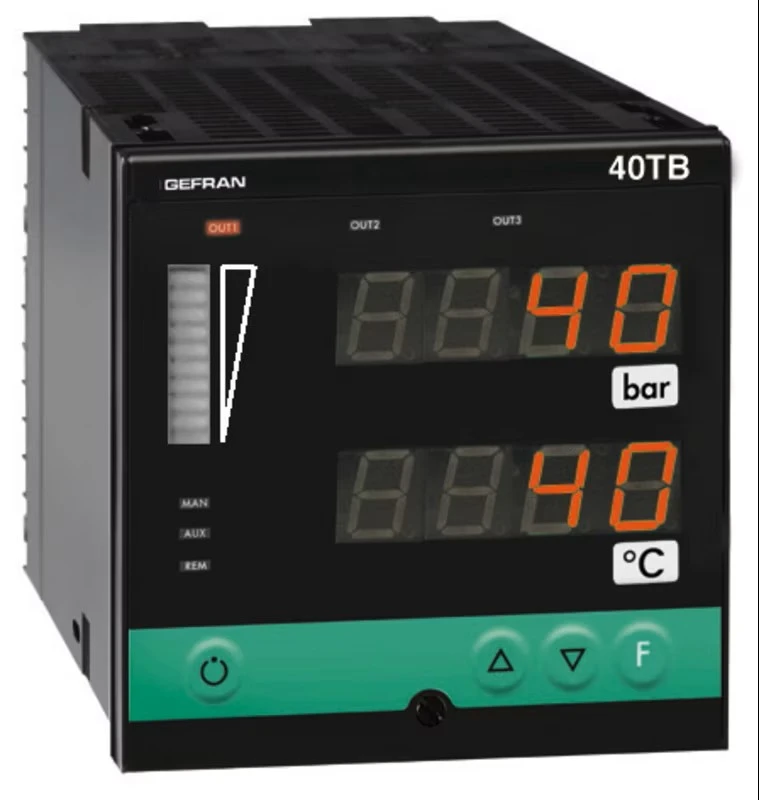

Model 40TB - Indikační/alarmová jednotka pro teplotní a tlakové vstupy s dvojitým displejem
40 TB je mikroprocesorová, dvoukanálová alarmová jednotka formátu 96×96 (1/4 DIN), vyrobená metodou povrchové montáže (SMT). Přístroj má čelní desku z lexanové membrány (s garantovaným krytím IP65) se 4 tlačítky.
Jeho uživatelské rozhraní je komplexní a efektivní, se dvěma 4místnými displeji pro indikaci obou procesních proměnných a fyzikálních jednotek.
Je také vybaven červeným LED sloupcovým grafem, který lze přiřadit k procesním proměnným a hodnotám špiček.
Tři LED diody indikují stav výstupů, zatímco další tři LED diody lze konfigurovat pro indikaci různých funkčních stavů.
Kanál 1 má vstupy pro tenzometry, tlakové nebo silové senzory s kladnou nebo symetrickou polarizací, kalibraci s automatickým výpočtem citlivosti (od 1,5 do 4 mV/V) a indikaci přerušení napájení sondy. První vstupní kanál může také přijímat signály z potenciometrů s min. odporem 100 Ohmů.
Výkon A/D převodníku lze konfigurovat pomocí klávesnice, takže lze zvolit různé možnosti doby vzorkování v závislosti na požadovaném rozlišení. Doba vzorkování může být až 15 ms, zatímco rozlišení může dosáhnout max. hodnoty 16 000 dílků (s dobou vzorkování 120 ms).
Druhý vstupní kanál lze konfigurovat pro vstupy z teplotních senzorů (TC, RTD, PTC, NTC) a pro signály mV, V, mA, s možností vlastního vstupu pro každý typ senzoru.
Výběr různých možností je možný z klávesnice na čelním panelu. Existuje možnost mít dva digitální vstupy z beznapěťových kontaktů, konfigurovatelné pro funkce jako reset, hold, flash, peak nebo reset paměti.
Přístroje mohou být vybaveny až třemi reléovými (5A/250V) nebo statickými (0-11Vdc) výstupy. K dispozici jsou dva analogové napěťové nebo proudové výstupy pro opakovaný přenos vstupů, alarmových nastavení, hodnot hrubé hmotnosti a táry.
Možnost sériové komunikace zahrnuje proudovou smyčku, připojení RS422/485 a RS232 s přenosovou rychlostí až 19200 baudů.
Každý vstupní kanál má možnost napájení vysílače. Pro kanál 1 to může být: 1 V (potenciometr), 5 a 10 V (tenzometr), 15 a 24 V; pro kanál 2: 15 a 24 V DC.
Programování přístroje je usnadněno seskupením parametrů do funkčních bloků a zjednodušeným menu pro zadávání dat.
Pro ještě snadnější konfiguraci je k dispozici programovací sada pro PC, která se skládá z kabelu a konfiguračního programu pro Windows .
K omezení úrovní úprav a zobrazení konfiguračních parametrů lze použít konfigurovatelný osobní ochranný kód softwaru (ochrana heslem).
Datasheet naleznete v záložce <Dokumenty ke stažení>
