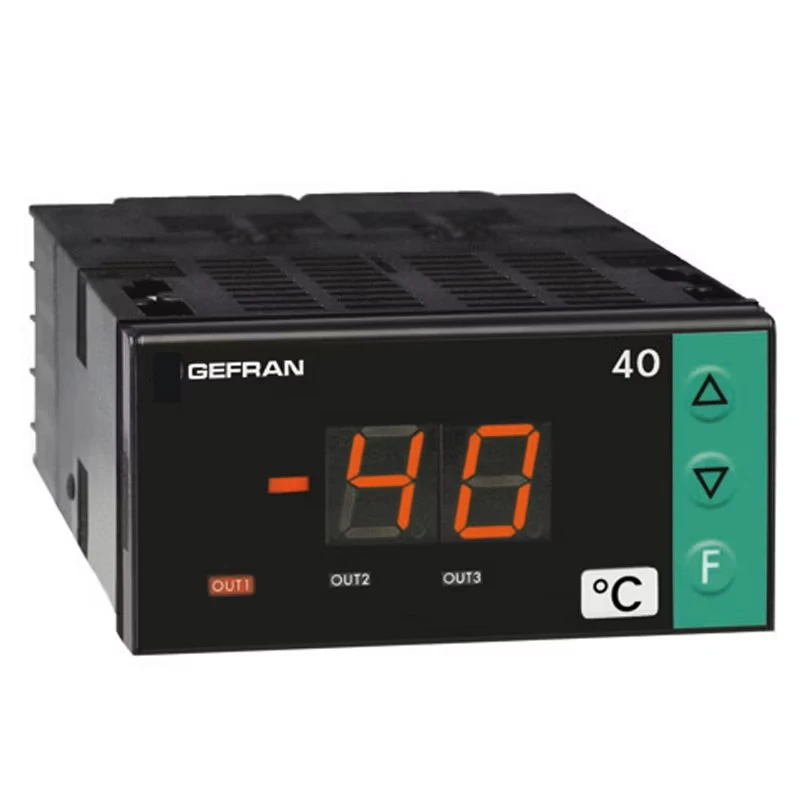

Model 40T72 - Indikátor/alarmová jednotka
Mikroprocesorový indikátor ve formátu 72×36 mm vyrobený metodou SMT.
Přístroje mají membránový čelní panel z lexanu (zaručené krytí IP65) se 3 tlačítky a 2, 3 nebo 4místným displejem.
Vstupní signál lze vybrat z široké škály senzorů:
- Termočlánky typu J, K, R, S, T, B, E, N, L GOST, U, G, D, C
- Odporové teploměry Pt100, Pt100J (japonský standard) 2 nebo 3vodičové
- PTC a NTC termistory
- Lineární vstupy 0 až 60 mV, 2 až 60 mV, 0 až 20 mA, 4 až 20 mA, 0 až 10 V, 2 až 10 V, 0 až 5 V, 1 až 5 V, 0 až 1 V, 0,2 až 1V
Výběr se provádí pomocí tlačítek na čelním panelu a správného vstupního kontaktu. Není vyžadován žádný externí bočník ani adaptér.
Přístroje mají maximálně 3 výstupy, které mohou být mechanická relé (5 A/250 V) nebo logické výstupy (0 až 11 V DC). Jako alternativa k výstupu 3 je k dispozici analogový výstup 4 až 20 mA (max. 150 ohmů) pro opakování měřeného vstupního signálu, nebo může být přístroj vybaven digitálním vstupem (24 V DC / 4 mA), který lze použít pro resetování, podržení hodnoty (hold), blikání displeje (flash), práci s pamětí špičkových hodnot (peak) nebo pro odblokování paměti alarmu (latch).
Přístroj může být dále vybaven triakem (jako alternativa k prvním dvěma reléovým výstupům), který dokáže spínat odporové zátěže až do maxima 2,5 A při 220 V.
Programování přístroje je usnadněno seskupením parametrů do funkčních bloků (CFG pro hysterezi alarmu, Inp pro vstupy, Out pro výstupy…) a zjednodušeným menu pro zadávání dat.
Konfiguraci lze ještě více zjednodušit pomocí programovací sady pro PC, která se skládá z připojovacího kabelu a programu, který běží pod Windows.
K omezení úrovní úprav a zobrazení konfiguračních parametrů lze použít konfigurovatelný osobní ochranný kód softwaru (ochrana heslem).
Datasheet naleznete v záložce <Dokumenty ke stažení>
