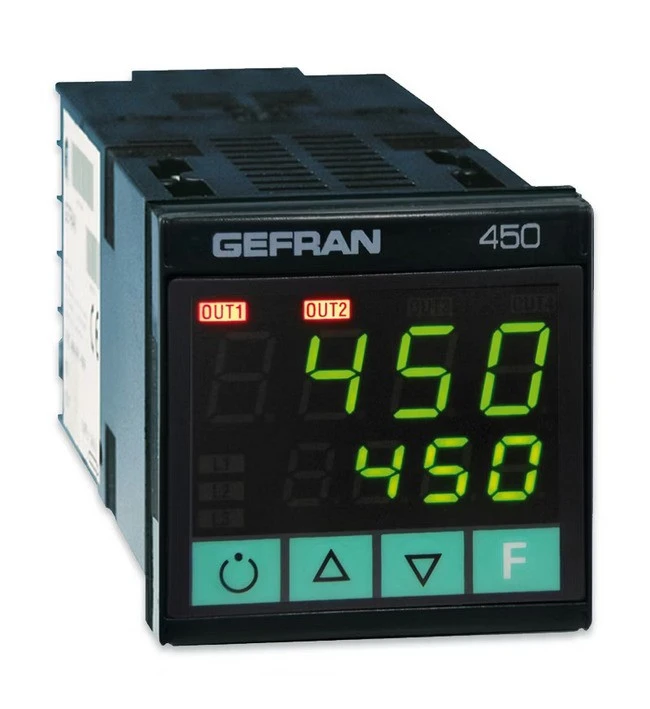

Model - 450 Konfigurovatelný regulátor teploty s jedním displejem
Mikroprocesorový regulátor, formátu 48x48 (1/16 DIN) vyráběny technologií SMT.
Přístroje poskytuje kompletní operatorské rozhraní, chráněné membránou Lexan®, která zajišťuje úroveň ochrany IP65 pro čelní panel. Má čtyři tlačítka, 4 místný displej, 2 indikační LED pro model 400, 3 indikační LED pro model 401 a další 3 LED sloupcový graf.
Hlavní oblasti použití:
- Balicí stroje
- Plníci stroje
- Zlatnické pece a stroje
- Lisy na pryž
- Etiketovací stroje
- Potravinářské závody
- Stroje na tisk magnetických karet
Hlavní vstup pro regulované veličiny je univerzální a nabízí možnost připojit mnoho typů snímačů:
- Termočlánek typu J, K, R, S, T, B, E, N
- Odporový teploměr Pt100 3-vodičový
- Termistor PTC
- Lineární vstupy 0 ... 60mV, 60mV ... 12, 0 ... 20 mA, 4 ... 20 mA, 0 ... 10V, 2 ... 10V
- Typ vstupu se volí na čelním panelu a není nutný žádny externí bočník nebo adapter.
Regulátor teploty řady 450 o rozměrech 48 x 48 mm (1/16 DIN) nabízí jednoduchost použití a vysokou kvalitu řízení.Vstup z teplotních čidel je „univerzální“ a lze jej konfigurovat na termočlánky typu J, K, R, S, T, B, E, N nebo 3vodičové odporové termometry Pt100.
Regulátor má úplný dvojitý čtyřmístný zelený LED display se čtyřmi tlačítky a dvěma červenými LED diodami signalizujícími aktivní výstupy.
Membrána Lexan® na předním panelu zaručuje stupeň krytí IP65.Výstupy regulátoru, volně konfigurovatelné jako řídicí a alarmový výstup, jsou k dispozici ve verzi relé (5A / 250VAC) nebo ve verzi s logickým signálem pro ovládání polovodičových relé.
Rychlost čtení vstupního signálu (120ms) a testovaný algoritmus řízení PID s funkcí Selftuning a Autotuning zaručují přesné a stabilní ovládání i pro rychlé a přerušované topné systémy.
Modely řady 450 jsou továrně konfigurovány tak, aby vyhovovaly většině průmyslových topných aplikací (vstup pro sondu J, nastavení horkého PID, doba cyklu 10 sekund) a lze je vždy pomocí tlačítek na předním panelu nebo počítače, pomocí několika parametrů seskupených v intuitivních skupinách menu.
K dispozici je programovací sada pro PC, která se skládá z kabelu a uživatelsky přívětivého programu pro Windows se stránkami Průvodce, osciloskopu pro analýzu procesů, ukládání sestav parametrů a schopnosti resetovat tovární parametry.
Nastavitelný kód ochrany softwaru (chráněný heslem) umožňuje omezit přístup k různým úrovním konfiguračního menu až po úplnou ochranu.
Datasheet naleznete v sekci <Dokumenty ke stažení>
