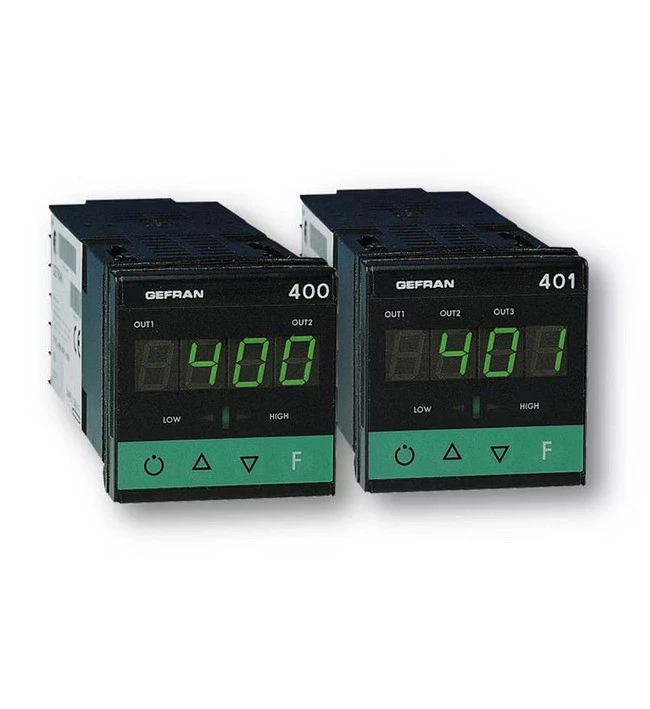

Model - 400/401 Konfigurovatelný regulátor teploty s jedním displejem
Mikroprocesorový regulátor, formátu 48x48 (1/16 DIN) vyráběny technologií SMT.
Přístroje poskytuje kompletní operatorské rozhraní, chráněné membránou Lexan®, která zajišťuje úroveň ochrany IP65 pro čelní panel. Má čtyři tlačítka, 4 místný displej, 2 indikační LED pro model 400, 3 indikační LED pro model 401 a další 3 LED sloupcový graf.
Hlavní oblasti použití:
- Balicí stroje
- Plníci stroje
- Zlatnické pece a stroje
- Lisy na pryž
- Etiketovací stroje
- Potravinářské závody
- Stroje na tisk magnetických karet
Hlavní vstup pro regulované veličiny je univerzální a nabízí možnost připojit mnoho typů snímačů:
- Termočlánek typu J, K, R, S, T, B, E, N
- Odporový ´gtermometr Pt100 3-vodičový
- Termistor PTC
- Lineární vstupy 0 ... 60mV, 60mV ... 12, 0 ... 20 mA, 4 ... 20 mA, 0 ... 10V, 2 ... 10V
Typ vstupu se volí na čelním panelu a není nutný žádný externí bočník nebo adaptér.
Model 401 může mít pomocný vstup pro proudový transformátor 50 mAaac pro sledování aktualního zatížení.
Je také možné nastavit bod alarmu týkající se proudového transformátorového vstupu za účelem kontroly případné poruchy zatížení.
Přístroj má 2 (3 model 401) relé (5A/250VAC, cosj = 1) nebo statické (10Vdc/30mA) výstupy k regulaci topení, chlazení nebo topení/chlazení a/nebo jako alarm funkci.
Programování přístroje je snadné díky seskupování parametrů do funkčních bloků (CFG pro regulační parametry, Inp pro vstupy, Out pro výstupy ...) a možností zvolit si zjednodušené menu pro zadávání nejčastěji používaných parametrů..
Konfiguraci lze zjednodušit ještě více pomocí PC programovacího kitu, skládajícího se z připojovacího kabelu a programu k obsluze, který běží pod Windows.
Lze použí konfigurovatelný osobní přístupový kód (ochrana heslem) k omezení úrovně úpravy a zobrazení konfiguračních parametrů.
Datasheet naleznete v sekci <Dokumenty ke stažení>
