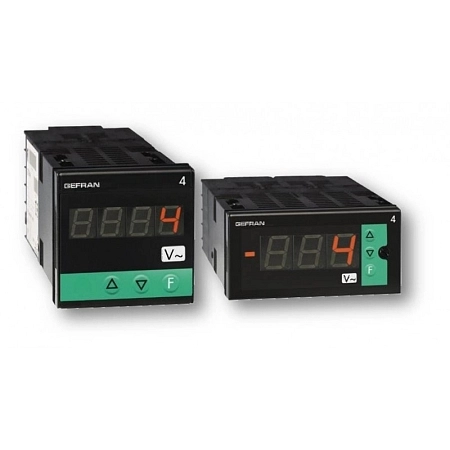

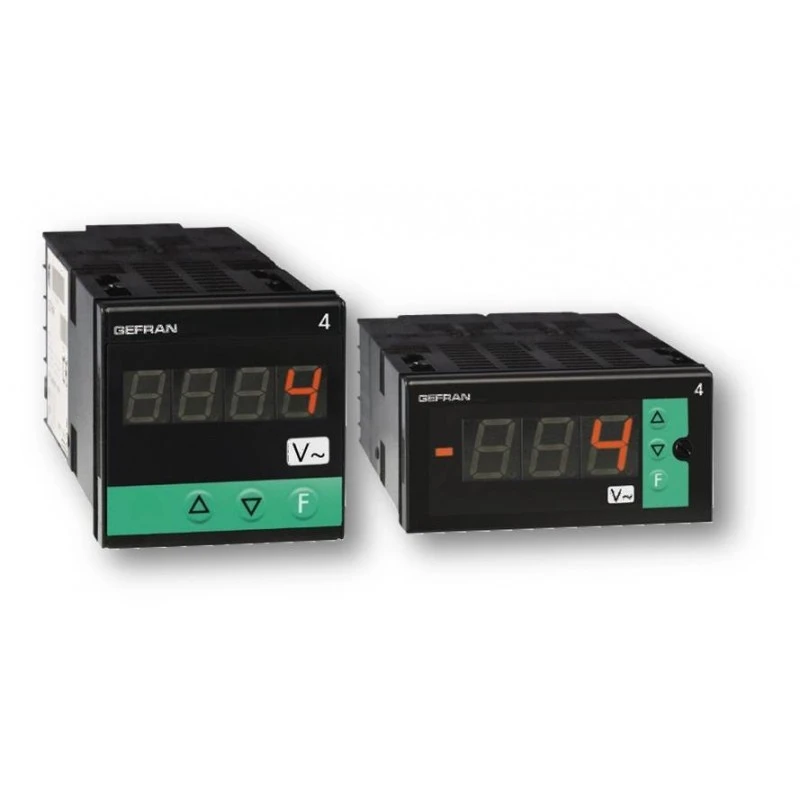

Model 4A48-96 - Indikátor/alarmová jednotka pro proudové a napěťové vstupy
Mikroprocesorový indikátor ve formátu 48×48 (1/16 DIN) a 96×48 (1/8 DIN), vyrobený metodou SMT.
Přístroje mají čelní panel z lexanové membrány (s krytím IP65), který má 3 tlačítka, 3místný displej pro formát 48×48 a 3 nebo 4místný displej pro formát 96×48.
Sekce vstupních signálů umožňuje vizualizaci sinusové efektivní hodnoty odpovídající následujícím signálům:
- Strídavé napětí: 0 až 2, 0 až 20, 0 až 200 a 0 až 500 V
- Střídavý proud: 0 až 20, 0 až 50, 0 až 200 mA a 0 až 1, 0 až 5 A
Výběr se provádí pomocí tlačítek na čelním panelu a zapojením správných vstupních svorek. Není vyžadován žádný externí bočník ani adaptér.
Programování přístroje je usnadněno seskupením parametrů do funkčních bloků (CFG pro hysterezi alarmu, Inp pro vstupy, Out pro výstupy atd.) a zjednodušeným menu pro zadávání dat.
Konfiguraci lze ještě více zjednodušit pomocí programovací sady pro PC, která se skládá z připojovacího kabelu a konfiguračního programu, který běží pod Windows.
K omezení úrovní úprav a zobrazení konfiguračních parametrů lze použít konfigurovatelný osobní ochranný kód softwaru (ochrana heslem).
Datasheet naleznete v záložce <Dokumenty ke stažení>
