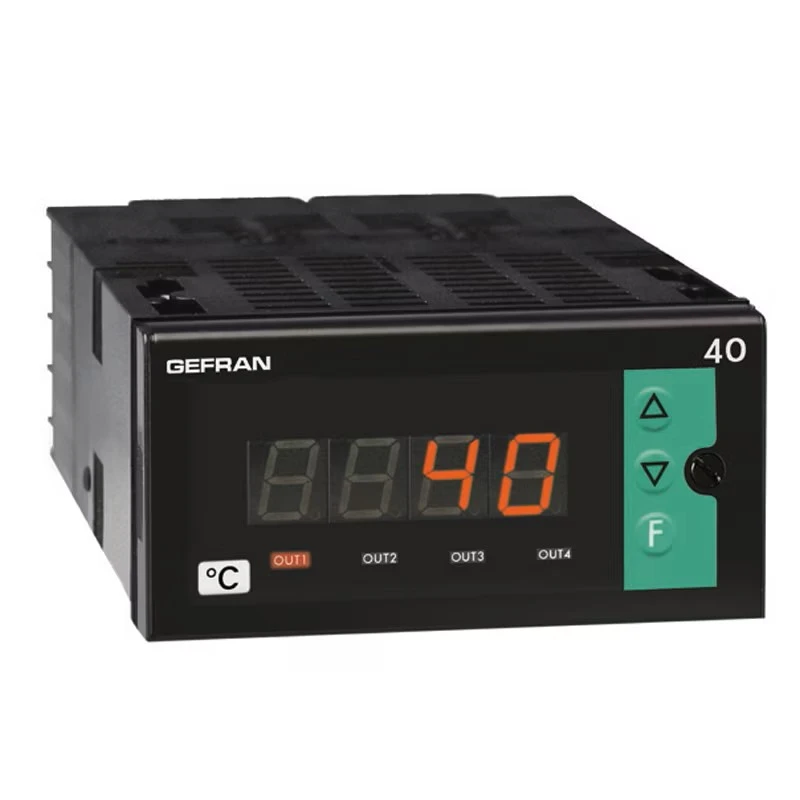

Model 40T96 - Indikátor/alarmová jednotka
Mikroprocesorový indikátor ve formátu 96×48 mm (1/8 DIN) vyrobený metodou SMT.
Přístroje mají čelní panel z lexanové membrány (zaručené krytí IP65), který má 3 tlačítka, 3 nebo 4místný displej a 3 indikační LED diody pro stavy výstupů.
Vstupní signál lze vybrat z široké škály senzorů:
- Termočlánky typu J, K, R, S, T, B, E, N, L GOST, U, G, D, C
- Odporové teploměry Pt100, Pt100J 2 nebo 3vodičové
- PTC a NTC termistory
- Lineární vstupy 0 až 60 mV, 2 až 60 mV, 0 až 20 mA, 4 až 20 mA, 0 až 10 V, 2 až 10 V, 0 až 5 V, 1 až 5 V, 0 až 1 V, 0,2 až 1V
Výběr se provádí pomocí tlačítek na čelním panelu a správných vstupních svorek.
Přístroj je k dispozici v základní verzi se dvěma reléovými výstupy (2R) a v rozšiřující verzi.
Přístroje mají maximálně 4 výstupy, které mohou být mechanické relé (5A, 250Vac/30Vdc cosφ=1) nebo logické výstupy (0 až 11Vdc).
K dispozici je taktéž digitální vstup (24 V DC / 4 mA), který lze použít pro resetování, podržení hodnoty (hold), blikání displeje (flash), práci s pamětí špičkových hodnot (peak) nebo pro odblokování paměti alarmu (latch).
Jeden výstup 4 až 20 mA (max. 500 Ohm) je k dispozici pro opětovný přenos měřeného vstupního signálu.
Výstup pro opětovný přenos, digitální vstup a třetí výstup jsou k dispozici současně.
Mezi volitelné možnosti patří také triakový výstup, který může přímo řídit odporové zátěže až do maxima 1 A při 240 V.
Možnost sériové komunikace (k dispozici ve standardu RS485) umožňuje připojení k dohledovým systémům a PLC se dvěma protokoly: GEFRAN CENCAL a MODBUS RTU.
Programování přístroje je usnadněno seskupením parametrů do funkčních bloků (CFG pro hysterezi alarmu, Inp pro vstupy, Out pro výstupy…) a zjednodušeným menu pro zadávání dat.
Konfiguraci lze ještě více zjednodušit pomocí programovací sady pro PC, která se skládá z připojovacího kabelu a konfiguračního programu, který běží pod Windows.
K omezení úrovní úprav a zobrazení konfiguračních parametrů lze použít konfigurovatelný osobní ochranný kód softwaru (ochrana heslem).
Datasheet naleznete v záložce <Dokumenty ke stažení>
