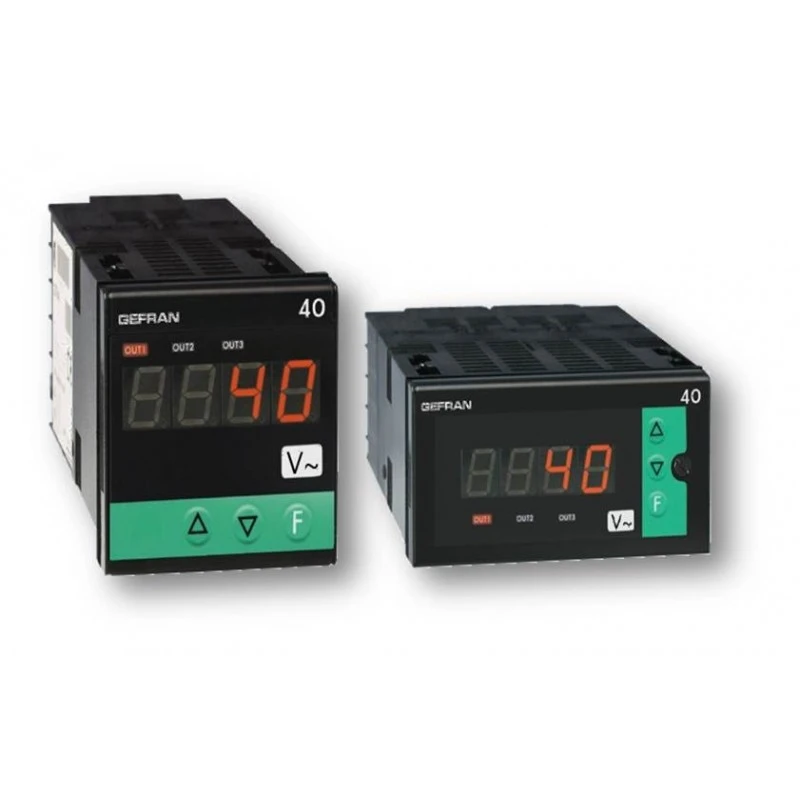

Model 40A48-96 - Indikátor/alarmová jednotka pro proudové a napěťové vstupy
Mikroprocesorový indikátor ve formátu 48×48 (1/16 DIN) a 96×48 (1/8 DIN), vyrobený metodou SMT.
Přístroje mají čelní panel z lexanové membrány (s krytím IP65), který má 3 tlačítka, 3místný displej pro formát 48×48 a 3 nebo 4místný displej pro formát 96×48 a 3 indikační LED diody pro stavy výstupů.
Sekce vstupních signálů umožňuje vizualizaci sinusové efektivní hodnoty odpovídající následujícím signálům:
- Strídavé napětí: 0 až 2, 0 až 20, 0 až 200 a 0 až 500 V
- Střídavý proud: 0 až 20, 0 až 50, 0 až 200 mA a 0 až 1, 0 až 5 A
Výběr se provádí pomocí tlačítek na čelním panelu a zapojením správných vstupních svorek. Není vyžadován žádný externí bočník ani adaptér.
K dispozici je i digitální vstup (24 V DC / 4 mA), který lze použít pro resetování, podržení hodnoty (hold), blikání displeje (flash), práci s pamětí špičkových hodnot (peak) nebo pro odblokování paměti alarmu (latch).
Přístroje mají maximálně 3 výstupy, které mohou být mechanická relé (5 A/250 V) nebo logické výstupy (0 až 11 V DC).
Jeden výstup 4 až 20 mA (max. 150 W) je k dispozici pro opětovný přenos měřeného vstupního signálu.
Výstup pro opětovný přenos, digitální vstup a třetí výstup jsou volitelné ve formátu 48×48, všechny tyto možnosti jsou k dispozici současně i ve formátu 96×48.
Nakonec lze (jako alternativu k dalším dvěma reléovým výstupům) osadit přístroj i triakem pro řízení odporových zátěží až do maxima 2,5 A při 220 V.
Programování přístroje je usnadněno seskupením parametrů do funkčních bloků (CFG pro hysterezi alarmu, Inp pro vstupy, Out pro výstupy atd.) a zjednodušeným menu pro zadávání dat.
Konfiguraci lze ještě více zjednodušit pomocí programovací sady pro PC, která se skládá z připojovacího kabelu a konfiguračního programu, který běží pod Windows.
K omezení úrovní úprav a zobrazení konfiguračních parametrů lze použít konfigurovatelný osobní ochranný kód softwaru (ochrana heslem).
Datasheet naleznete v záložce <Dokumenty ke stažení>
