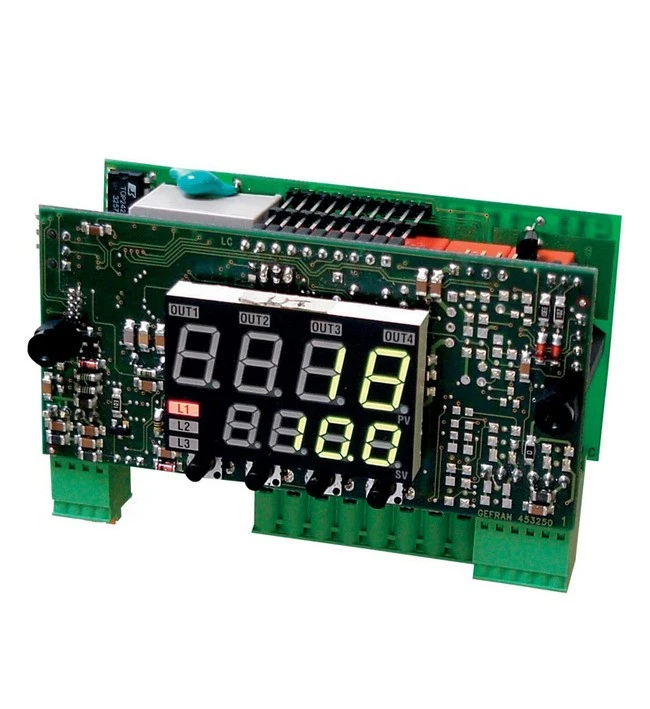

Mikroprocesorový řadič, formát 44×91 (1/16 DIN) vyrobený pomocí technologie SMT.
Poskytuje kompletní uživatelské rozhraní. Má 4 tlačítka, dva zelené LED displeje, každý se 4 číslicemi, 4 červené signální LED pro 4 logické nebo reléové výstupy a 3 další programovatelné LED pro signalizaci různých provozních stavů přístroje.
Lze připojit k externí klávesnici pro zákaznická řešení.
Hlavní vstup je univerzální a lze k němu připojit mnoho typů signálů: termočlánky, odporové termometry, termistory, normalizované lineární vstupy, vše s možností vlastní linearizace pomocí tlačítek na čelním panelu. Typ vstupu se volí pomocí tlačítek na čelním panelu; nejsou nutné žádné externí bočníky.
Ovládací funkce jsou volitelné z klasického režimu nebo z režimu programátoru žádané hodnoty se 3 nastavitelnými kroky.
Pomocí izolovaného digitálního vstupu můžete vybrat: jednu ze dvou přednastavených žádaných hodnot, vybrat režim Ručně-Automatický, resetovat paměť alarmů nebo povolit funkci Hold.
Přístroj může mít až 5 výstupů: reléové (5A při 250Vac/30Vdc cos_= 1) nebo logické 15V ±10% (12V min při 30mA).
Funkce každého výstupu je volně konfigurovatelná pomocí tlačítek na čelním panelu.
Kromě řídicích a alarmových výstupů můžete mít výstupy, které opakují stav digitálního vstupu a hodnoty alarmových limitů získaných ze sériové linky.
Další výstup (±15Vdc 20mA max.) je k dispozici pro napájení externích snímačů
Možnost sériové komunikace (dostupná ve standardu RS485) umožňuje připojení k dohledovým systémům a PLC s protokolem MODBUS RTU.
Programování přístroje je usnadněno seskupováním parametrů do funkčních bloků (CFG pro řídicí parametry, Inp pro vstupy, Out pro výstupy atd.).
Přístroj může také volit parametry zobrazení na základě hardwarové konfigurace a automaticky skrýt irelevantní parametry.
Přístroj je dodáván v konfiguraci „EASY“ s několika parametry (pouze ty pro objednaný model a nezbytné pro provoz regulátoru). Tímto způsobem stačí nastavit požadovanou hodnotu a alarm a spustit automatické ladění pomocí tlačítka. O vše ostatní se postará 600OF.
Pro ještě jednodušší konfiguraci je k dispozici PC programovací sada, která se skládá z kabelu a řízeného programu pro prostředí Windows (viz katalogový list kód Winstrum).
Kompaktní mechanická konstrukce „Open Frame“ umožňuje snadné použití 600 OF i na malých panelech a krytech.
Datasheet naleznete v sekci <Dokumenty ke stažení>
