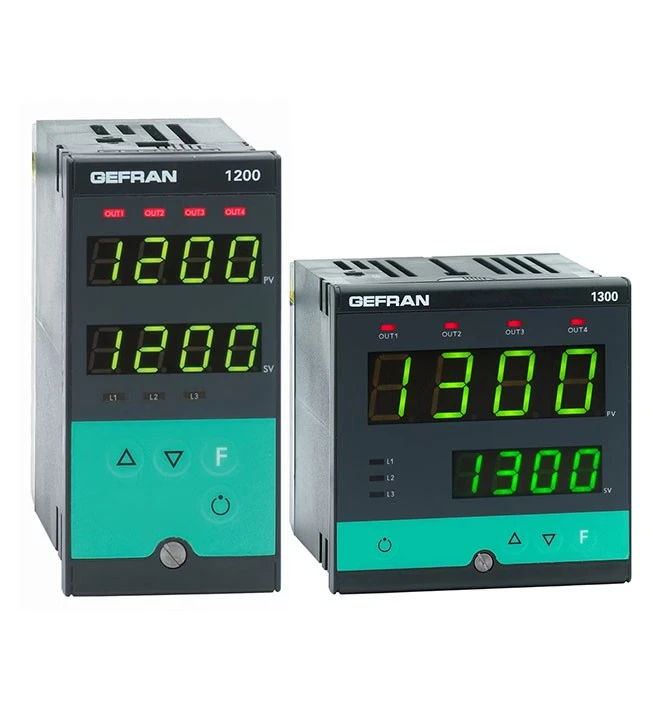

Model - 1200/1300 konfigurovatelný regulátor
Mikroprocesorové regulátory formátu 48x96mm (1/8 DIN) pro model 1200 a 96x96mm (1/4 DIN) pro model 1300, vyrobené technologií SMT.
Ovládací panel je chráněn Lexan membránou, která zaručuje stupeň ochrany IP65 pro čelní panel, ktrý se skládá ze 4 tlačítek, 4-místnéhu zeleného LED displeje, 4 červených signalizačních LED pro 4 reléové / logické výstupy a dalších 3 LED diod s programovatelnou funkcí pro signalizaci jednotlivých funkčních stavů přístroje.
Hlavní oblasti využití:
- Vytlačovací linky a vstřikolisy v plastikářství
- Gumolisy
- Balicí stroje
- Polymerizační závody a výroba syntetických vláken
- Potravinářské závody
- Chladicí jednotky
- Sušárny pro keramiku a stavební komponenty
- Pece
Hlavní vstup pro regulované veličiny je univerzální a umožňuje připojení široké škály signálů::
- Termočlánky
- Odporové teploměry
- Termistory
- Normalizované lineární vstupy, všechny s možností vlastního nastavení linearizace z čelního panelu
Typ vstupu je volen výhradně z čelní strany a nevyžaduje žádné externí bočníky nebo napěťové děliče pro přizpůsobení signálu.
Je k dispozici druhý přídavný analogový vstup pro proudový transformátor.
Pomocí digitálního vstupu si můžete vybrat jednu ze dvou předem nastavených žádaných hodnot, zvolit Manuální-Automatický režim, resetovat paměť poplachu, nebo povolit funkci Hold.
Přístroj nabízí až 4 výstupy: relé (5A, 250VAC/30VDC), nebo logické (24 ± 10% (10Vmin 20mA)).
K dispozici je také analogový napěťový nebo proudový výstup. Funkce každého výstupu jsou volně konfigurovatelné z čelního panelu.
Kromě řídících a alarmových výstupů, lze mít výstupy, které opakují stav digitálního vstupu nebo vstupu opakovaného přenosu prostřednictvím procesních proměnných, žádané hodnoty, odchylky, alarmových mezí a hodnot získaných ze sériové linky.
K dispozici je další výstup (24VDC, max. 30mA max.) k napájení externích převodníků.
Volitelné sériové komunikace mohou být proudová smyčka nebo RS485 s MODBUS RTU protokolem a maximální rychlostí 19200 Baudů.
Celý proces programování tohoto přístroje je usnadněn seskupením parametrů do funkčních bloků (CFG pro kontrolní parametry, Inp pro vstupy, Out pro výstupy, atd.).
Na základě jeho hardwarové konfigurace umí přístroj umí také zvolit parametry, které mají být zobrazeny, což automaticky skryje irelevantní parametry.
Přístroj je dodáván v konfiguraci 'EASY', jen s několika parametry (jen s těmi pro model určenými a podstatnými pro provoz regulátoru).Takto stačí nastavit požadovanou hodnotu a alarm a tlačítkem zahájit SELFTUNING.
Pro ještě jednodušší konfiguraci je k dispozici programovací PC kit , složený z kabelu a programu pro prostředí Windows.
Datasheet naleznete v sekci <Dokumenty ke stažení>
